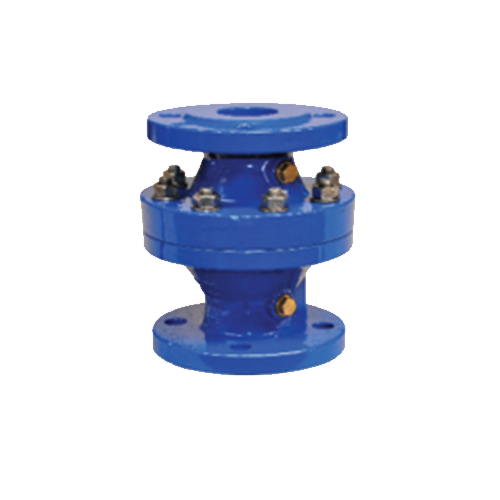

      VALVOLA DI RITEGNO A DIAFRAMMA

      • DN 50 - 400
      • PN 10 - 16



      La valvola centrica di non ritorno con tenuta morbida ha una chiusura completa, veloce e silenziosa del flusso in contro corrente. Ha uno smorzamento ottimale dei picchi di pressione grazie al diaframma elastico precompresso

      Previene il colpo d’ariete e può essere installata in tutte le posizioni. La presenza di due prese filettate consente l’installazione di un bypass.

      Garantisce la chiusura completa anche con differenze di pressione di 0,5.

      Applicazioni: Acquedotto Idroelettrico Irrigazione Industria

      Caratteristiche:

      - Progetto e prestazioni in conformità alle EN1074-1 e 3

      - Scartamento tra flange secondo EN 558-1 serie 48 (DIN 3202, F6)

      - Connessioni per flange in conformità alla EN 1092-2

      - Tenuta elastica in accordo alla EN 12334

      - Test di produzione secondo EN 12266

      - Gomma EPDM e rivestimento epossidico conformi al D.M. 174 per il contatto con acqua potabile

      Materiali:

      - Corpo: ghisa sferoidale GJS-400-15 (GGG-40)

      - Sede: ghisa sferoidale GJS-400-15 (GGG-40)

      - Vite della sede: acciaio inox A2 secondo EN ISO 3506

      - Membrana: EPDM secondo EN 681-1. Su richiesta in NBR.

      - Viti: Acciaio inox A2 secondo EN ISO 3506

      - Per la versione rinforzata le viti sono in acciaio inox A4

      Protezione dalla corrosione:

      - Rivestimento epossidico interno ed esterno di spessore minimo 250 micron conforme alle specifiche GSK

      - Per la versione rinforzata epossidico interno ed esterno di spessore minimo 300 micron conforme alle specifiche GSK
