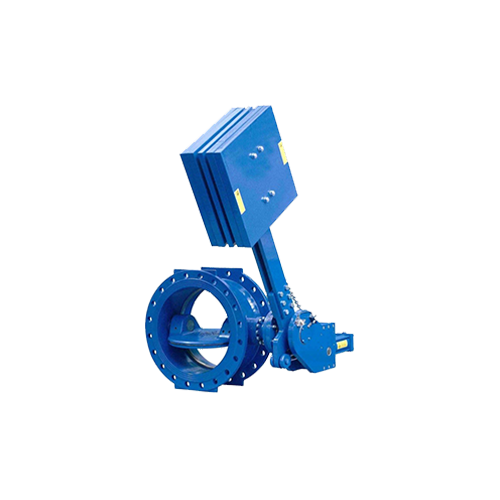

      VANNE PAPILLON EUROSTOP TYPE SECURITE

      safety_butterfly_valve

      Plage:

      • DN 150 - 2000
      • PN 10 - 16 - 25 - 40

      Les vannes papillon de sécurité EUROSTOP sont utilisées pour protéger
      les centrales hydroélectriques, les réseaux d'irrigation et l'approvisionnement en eau
      système, en évitant les inondations et les dommages en cas de
      rupture accidentelle de la canalisation.
      Grâce au détecteur de survitesse, qui détecte l'augmentation
      de la vitesse à l'intérieur de la canalisation, la vanne papillon de sécurité EUROTOP
      papillon EUROTOP se ferme automatiquement en isolant l'écoulement du fluide.
      La vanne papillon de sécurité EUROSTOP est également utilisée avant l'équipement des
      équipement des turbines pour protéger la turbine en cas de fluide
      vitesse excessive.

      Applications: Eau Hydro Irrigation Industry

      Versions disponibles

      • Vanne papillon avec actionneur oléo-dynamique et contrepoids.
      • Vanne papillon avec actionneur oléo-dynamique et contrepoids, détecteur de survitesse à palette avec réarmement manuel et pompe manuelle.
      • Vanne papillon avec actionneur oléo-dynamique et contrepoids, détecteur de survitesse à palette avec réarmement automatique et oléo-dynamique.
      • Unité centrale ensemble avec pompe électrique et tableau de commande électrique.

      Caractéristiques

      • Conception et performances conformes à la norme EN1074-1 et 2
      • Espacement entre les brides série 14 selon la norme ISO 5752
      • Raccords à brides conformément à la norme EN 1092-2 et ISO 7005-2
      • Marquage selon la norme EN 19
      • Essai hydraulique selon la norme EN 12266 et selon les exigences de la norme EN 1074-1 et 2
      • Certification de la conformité aux directives DVGW, KIWA et ACS
      • L'actionneur hydraulique est bridé latéralement sur la vanne papillon compos‚e de :

      • Un cylindre hydraulique, fabriqué selon la norme ISO 6020-2, pour maintenir la vanne principale en position ouverte
      • Actionneur monté sur le corps de la vanne avec contrepoids dimensionné pour permettre la fermeture automatique de
      la vanne dans les conditions les plus lourdes.
      • Détecteurs de proximité inductifs OUVERTURE-FERMETURE

      détecteur de survitesse m‚canique

      détecteur de survitesse mécanique en acier inoxydable avec tuyau pré disposé pour être soudé
      à la canalisation en amont de la vanne, contenant la palette de déclenchement en acier inoxydable,
      avec son sommet articulé sur un arbre en acier inoxydable et des douilles en bronze. Sur la partie supérieure de la canalisation de raccordement, un dispositif "marteau" avec verrou mécanique actionne la vanne du circuit hydraulique.

      La vanne est actionnée par un contrepoids réglable en hauteur.

      Un contrepoids réglable (0,5 à 3 m/s).

      Materiaux

      • Corps et disque : Fonte sphéroîdale 500-7
      • Joint d'étanchéité : EPDM
      • Ecrou annulaire : Acier au carbone SR235JR
      • Arbre arrière et avant : Acier inoxydable EN 10088 X30Cr13 (420)
      • Bague : EN 10088 X30Cr13 (420) • Douille : acier inoxydable EN 10088 X30Cr13 (420)
      • Siège du joint : Acier inoxydable EN 10088-2 X2CrNiMo 17,12,2 (316L)
      • Plaque, levier et contrepoids : Acier Fe 360B

      Protection contre la corrosion

      • revêtement epoxy d'une épaisseur minimale de 250 microns conformément à la norme EN 14901
      • Sur demande, il est possible de fournir un revêtement epoxy renforcé d'une épaisseur minimale de 300 microns conforme à la norme EN 14901

      The EUROSTOP Safety valve is the most critical security component for high-performance water networks and hydroelectric power plants. Engineered as an automatic protection device, it is designed to detect and respond to abnormal flow conditions—such as downstream pipe bursts or turbine overspeed—triggering a guaranteed autonomous closure. By utilizing a specialized counterweight and hydraulic damping system, it protects infrastructure from catastrophic flooding and water hammer without requiring external power during the emergency phase.

      Applications: Eau Hydro Irrigation Industry

      Key Advantages

      • Autonomous Failsafe Operation: The valve utilizes a weighted lever (counterweight) system to ensure a full closure even in the event of a total power failure or control system malfunction.
      • Controlled Hydraulic Closing: Equipped with a high-precision hydraulic damping cylinder, the valve closes in two stages to prevent surges and water hammer, protecting the integrity of the upstream pipeline.
      • Versatile Protection Logic: Can be equipped with a mechanical "overspeed paddle" for autonomous pipe-burst detection or integrated with electronic sensors for sophisticated plant protection.
      • Redundant Sealing Performance: Built on the proven double eccentric platform, providing a bi-directional, 100% leak-proof seal (Leak Rate A) once the safety cycle is completed.

      Safety Mechanisms & Logic

      The EUROSTOP Safety valve is highly configurable to suit different safety protocols:

      • Over-velocity Detection (Pipe Burst): A mechanical paddle or electronic flow meter triggers the release of the counterweight if a set velocity threshold is exceeded.
      • Turbine Guard Logic: In hydroelectric plants, the valve acts as the primary safety barrier, closing automatically to prevent turbine runaway or to isolate the unit during emergency trips.
      • Remote Emergency Trip: Activation via solenoid valve (SCADA) allows operators to shut down the line instantly from a remote control room.
      • Gravity-Assisted Energy: The counterweight provides the constant, stored energy required to close the valve, ensuring the system always fails "safe."

      Applications

      • Hydroelectric Power Plants: Essential as a Turbine Guard Valve to protect the generation unit and the penstock.
      • Downstream of Reservoirs: To prevent total drainage of the tank or dam in case of a main line failure.
      • High-Risk Urban Areas: Where a pipe burst would cause significant property damage and infrastructure collapse.
      • Pump Stations: Protection against massive backflow and water hammer during sudden outages.
