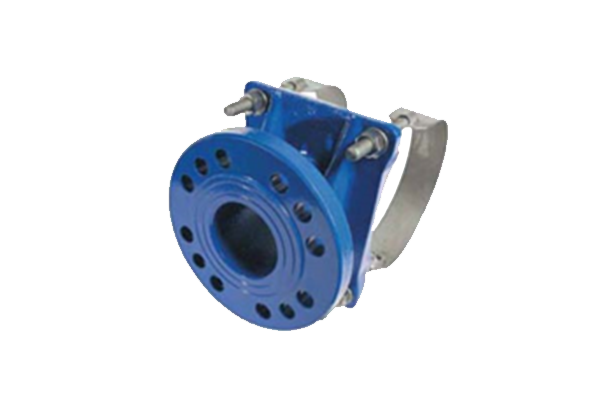

      COLLARE DI DERIVAZIONE ARTIGLIO FLANGIATO

      • DN 150 - 400 e derivazione 80 - 100
      • PN 10 - 16



      I collari di derivazione artiglio flangiato fanno parte della gamma accessori di derivazione di utenza di reti idriche PAM NEXUS e sono impiegati per derivazioni di utenza sulle reti di distribuzione acqua, per installazione di saracinesche o altro organo di intercettazione e giunzione flangiato. Sono utilizzabili su tubazioni in acciaio, ghisa e cemento amianto. La guarnizione di forma rettangolare con foro passante al centro e il suo particolare alloggiamento nell’apposita sede sulla sella, ove è incollata, le consente di rimanere spalleggiata lungo tutto il suo perimetro esterno garantendo la massima affidabilità di tenuta. L’ampiezza della superficie di appoggio della sella sulla tubazione principale, nonché la presenza per tutti i modelli di due staffe di ancoraggio adeguatamente distanziate tra di loro, permettono, una volta installato, gran-de stabilità del raccordo.

      Applicazioni: Acquedotto Idroelettrico Irrigazione Industria

      Caratteristiche:

      - Prodotti e collaudati in stabilimento certificato secondo ISO EN9001

      - Foratura a flangia UNI 2277, UNI 2278, UNI EN 1092-2

      - Prodotti conformi alla UNI EN 545-7.4

      - Certificazione da ente terzo accreditato per la conformità per le parti applicabili al D.M. 174 per il contatto con acqua potabile

      - Certificazione di conformità alle direttive KTW, WRAS e ACS

      Materiali:

      - Sella e flangia: ghisa  grigia GG 250 secondo UNI EN 1561

      - Staffe di serraggio, perni dadi e rondelle: acciaio inox AISI 304, la staffa di serraggio può opzionalmente essere rivestita in gomma

      - Guarnizione di tenuta tra sella e condotta: EPDM o NBR (opzionale)

      Protezione dalla corrosione:

      - Rivestimento epossidico di spessore minimo 250 micron
