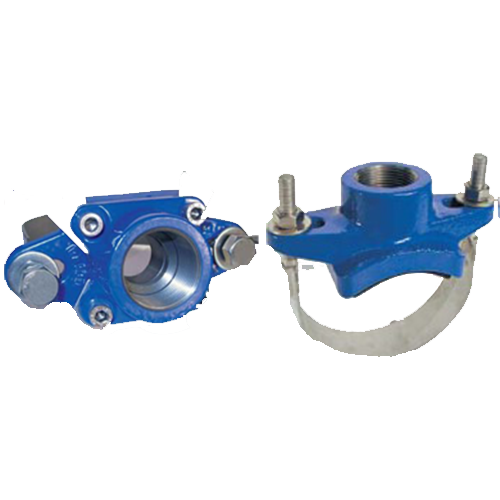

COLLARI DI DERIVAZIONE MGD E MGD P.C.
- DN 30-900 e derivazione 1/2"-5" MGD
- DN 50 - 600 e derivazione 1"-3" MGD P.C.
- PN 16
I collari di derivazione artiglio MGD fanno parte della gamma accessori di derivazione di utenza di reti idriche PAM NEXUS. Sono utilizzabili su tubazioni in acciaio, ghisa e cemento amianto, la versione MGD P.C. è utilizzata per derivazioni di utenza sotto carico . La guarnizione di forma rettangolare con foro passante al centro e il suo particolare alloggiamento nell’apposita sede sulla sella dove è incollata, le consente di rimanere spalleggiata lungo tutto il suo perimetro esterno garantendo quindi la massima affidabilità nella tenuta.
La presenza di sollecitazioni meccaniche di flessione provoca una ripercussione delle stesse sulla tubazione derivata e quindi sul collare. Il particolare alloggiamento curvo della guarnizione, perfettamente raccordata alla circonferenza del tubo e il serraggio compiuto da robusta e larga staffa in acciaio inox, permettono una grande stabilità e impediscono la rotazione della condotta.
Caratteristiche:
Caratteristiche:
- Prodotti e collaudati in stabilimento certificato secondo ISO EN9001
- Filettatura gas femmina secondo UNI ISO228-1
- Conforme alla UNI EN 545-7.4
- Certificazione da ente terzo accreditato per la conformità per le parti applicabili al D.M. 174 per il contatto con acqua potabile
- Certificazione di conformità alle direttive KTW, WRAS e ACS
- PFA 16 bar
Materiali:
Materiali:
- Sella: ghisa sferoidale GS 400-15 secondo EN 1563
- Staffe di serraggio, perni dadi e rondelle: acciaio inox AISI 304, la staffa di serraggio può opzionalmente essere rivestita in gomma
- Guarnizione di tenuta tra sella e condotta: EPDM o NBR (opzionale)
- Viti per serraggio boccaglio (MGD P.C.): ghisa sferoidale a testa cilindrica con esagono incassato secondo UNI 5931
- Conforme UNI EN 545-7.4
Protezione dalla corrosione:
Protezione dalla corrosione:
- Rivestimento epossidico di spessore minimo 250 micron
