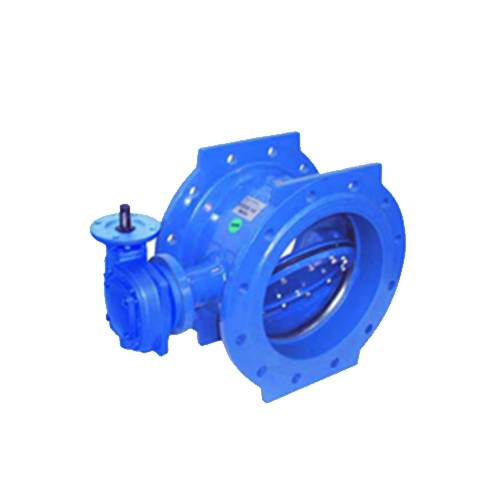

      FARFALLA EUROSTOP ACQUE REFLUE

      • DN 150 - 2000
      • PN 10 - 16 - 25



      Le valvole a farfalla per acque reflue sono valvole di sezionamento usate in impianti di depurazione, impianti industriali, stazioni di sollevamento acque usate e meteoriche, collettori fognari e condotte di raccolta acqua di prima pioggia drenata dalle superficie stradale.

      Le valvole a farfalla possono essere utilizzate ove presente un adeguato sistema di filtraggio.

      Le valvole a farfalla presentano limitate perdite di carico a valvola completamente aperta e garanzia di perfetta tenuta a valvola completamente chiusa in entrambi i sensi di direzione. Possono inoltre essere utilizzate come valvole di sicurezza. Le valvole a farfalla vengono di norma installate con la ghiera premiguarnizione posta a valle rispetto alla direzione del flusso per permettere la sostituzione della guarnizione senza dover togliere la valvola dalla condotta. È possibile comunque installarla con la direzione del flusso in senso contrario ed anche, se le esigenze lo richiedono, ad asse verticale.

      Sono adatte anche per l'impiego con acqua di mare.

      La valvola a farfalla Eurostop per fognatura è disponibile in versione predisposta alla motorizzazione.

      Su richiesta è possibile prevederla manuale, per servizio interrato o motorizzata.

      Applicazioni: Fognatura

      Caratteristiche:

      - Progetto e prestazioni in conformità alle EN1074-1 e 2

      - Scartamento tra flange serie 14 secondo ISO 5752

      - Connessioni per flange in conformità alla EN 1092-2 e alla ISO 7005-2

      - Marcatura secondo EN 19

      - Test idraulico secondo EN 12266  ed in conformità alle prescrizioni delle EN 1074-1 e 2

      - Valvola predisposte alla motorizzazione con attacchi gruppo comando in conformità alle ISO 5210 e ISO 5211

      Materiali:

      - Corpo e disco: ghisa sferoidale GJS 500-7

      - Guarnizioni: NBR

      - Ghiera: AISI 316

      - Viteria: A4

      - Albero posteriore ed anteriore: acciaio INOX AISI 420B

      - Boccole: Bronzo alluminio

      - Sede ti tenuta: Acciaio INOX AISI 316L

      Sistemi di comando:

      - Volantino di manovra

      - Cappellotto

      - Asta di manovra con tubo protettore a misura

      - Complessivo di manovra telescopico

      - Colonnetta di supporto per volantino o attuatore elettrico multi-giro

      - Alberi in Duplex

      Protezione dalla corrosione:

      - Rivestimento epossidico di spessore minimo 250 micron in conformità alla EN 14901

      - Su richiesta è possibile prevedere il rivestimento epossidico rinforzato di spessore minimo 300 micron in conformità alla EN 14901

      - Riduttore di coppia con rivestimento epossidico blue supplementare di spessore 150 micron
