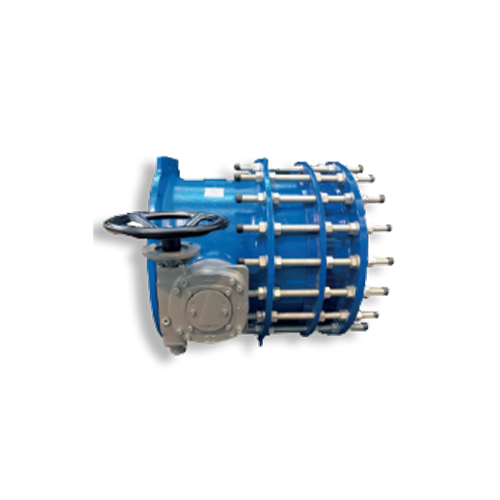

      FARFALLA EUROSTOP LM ACQUE REFLUE

      • DN 300 - 600
      • PN 10 - 16



      Le valvole a farfalla EUROSTOP LM per acque reflue hanno il giunto di smontaggio integrato, del tipo a tre flange, che consente una sensibile riduzione dei tempi di montaggio. Il gruppo valvola/giunto viene consegnato già in posizione adatta al montaggio, nella condizione intermedia di riposo

      Sono valvole di sezionamento usate in impianti di depurazione, impianti industriali, stazioni di sollevamento acque usate e meteoriche, collettori fognari e condotte di raccolta acqua di prima pioggia drenata dalle superficie stradale.

      Le valvole a farfalla possono essere utilizzate ove presente un adeguato sistema di filtraggio.

      Le valvole a farfalla presentano limitate perdite di carico a valvola completamente aperta e garanzia di perfetta tenuta a valvola completamente chiusa in entrambi i sensi di direzione. Possono inoltre essere utilizzate come valvole di sicurezza. Le valvole a farfalla vengono di norma installate con la ghiera premiguarnizione posta a valle rispetto alla direzione del flusso per permettere la sostituzione della guarnizione senza dover togliere la valvola dalla condotta. È possibile comunque installarla con la direzione del flusso in senso contrario.

      La valvola a farfalla Eurostop per fognatura è disponibile in versione predisposta alla motorizzazione.

      Su richiesta è possibile prevederla manuale o motorizzata.

      Applicazioni: Fognatura

      Caratteristiche:

      - Progetto e prestazioni in conformità alle EN1074-1 e 2

      - Giunto di smontaggio integrato in ghisa sferoidale

      - Tiranti del giunto di smontaggio in acciaio inox

      - Scartamento tra flange serie 14 secondo ISO 5752

      - Connessioni per flange in conformità alla EN 1092-2 e alla ISO 7005-2

      - Marcatura secondo EN 19

      - Test idraulico secondo EN 12266  ed in conformità alle prescrizioni delle EN 1074-1 e 2

      - Valvola predisposte alla motorizzazione con attacchi gruppo comando in conformità alle ISO 5210 e ISO 5211

      Sistemi di comando:

      - Volantino di manovra

      - Cappellotto

      - Asta di manovra con tubo protettore a misura

      - Complessivo di manovra telescopico

      - Colonnetta di supporto per volantino o attuatore elettrico multi-giro

      Materiali:

      - Corpo e disco: ghisa sferoidale GJS 500-7

      - Guarnizioni: NBR

      - Ghiera: AISI 316

      - Viteria: A4

      - Albero posteriore ed anteriore: acciaio INOX AISI 420B

      - Boccole: Bronzo alluminio

      - Sede ti tenuta: Acciaio INOX AISI 316L

      Protezione dalla corrosione:

      - Rivestimento epossidico di spessore minimo 250 micron in conformità alla EN 14901

      - Su richiesta è possibile prevedere il rivestimento epossidico rinforzato di spessore minimo 300 micron in conformità alla EN 14901

      - Riduttore di coppia con rivestimento epossidico supplementare di spessore 150 micron
