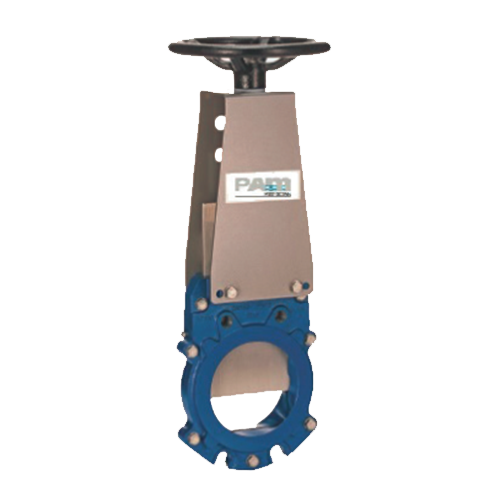

      GHIGLIOTTINE DOPPIO CORPO BIDIREZIONALI

      • DN 50 -400
      • PN 10



      La valvola a ghigliottina è un organo di sezionamento flangiato per acque reflue. La sua lama rettangolare smussata scorrevole all’interno di un corpo a sezione circolare a profilo autoflussante, ed il suo innovativo sistema di tenuta a guarnizioni trasversali sostituibili con valvola in pressione, la rendono particolarmente adatta al trasporto di acque nere, nell’industria tessile ed alimentare.

      Questa valvola è utilizzabile per le acque di scarico grezze, il fango, le acque con sedimenti, in stazioni di depurazione e/o per condotte fognarie in pressione; per liquidi che contengono solidi in sospensione con una percentuale massima del 5%. Progettata per applicazioni quali: trattamento acque reflue, stazioni di pompaggio, miniere, impianti chimici, industria alimentare, svuotamento silos, industria della carta.

      La valvola può essere installata tra due flange o, utilizzando una flangia dalla parte opposta, come terminazione di linea. Guarnizioni trasversali ripristinabili con valvola in esercizio.

      Applicazioni: Fognatura

      Caratteristiche:

      - Doppio corpo

      - Bidirezionale

      - Guarnizioni trasversali ripristinabili con valvola in esercizio

      - Angoli autoflussanti

      - Asta saliente o asta non saliente

      - Scartamento serie 20 secondo EN 558+A1:2012

      - Flange PN10 secondo EN 1092-2:1999 (DIN 2501) e EN 7005-2

      - Marcatura secondo EN 19:2005

      - Test idraulico secondo EN 12266-1

      - Disponibili in varie configurazioni

      Materiali:

      - Semicorpi: ghisa sferoidale EN-GJS-400-15 secondo EN 1563

      - Albero: acciaio inox Acciaio Inox 1.4021

      - Carter: acciaio inox

      - Elastomeri tenuta: NBR secondo EN 681-1 – EPDM a richiesta

      - Lama: acciaio inox 1.4301 – AISI 304

      - Viteria: A2

      Sistemi di comando:

      - Volantino di manovra

      - Leva ad azionamento rapido

      - Cappellotto

      - Attuatore elettrico AUMA NORM SA servizio ON-OFF

      - Attuatore cilindro pneumatico doppio effetto, tipo a cuscino d'aria in chiusura (pressione aria richiesta: 6-8 bar)

      - Attuatore idraulico

      - Vari accessori su richiesta

      Protezione dalla corrosione:

      - Rivestimento epossidico di spessore minimo 200 micron
