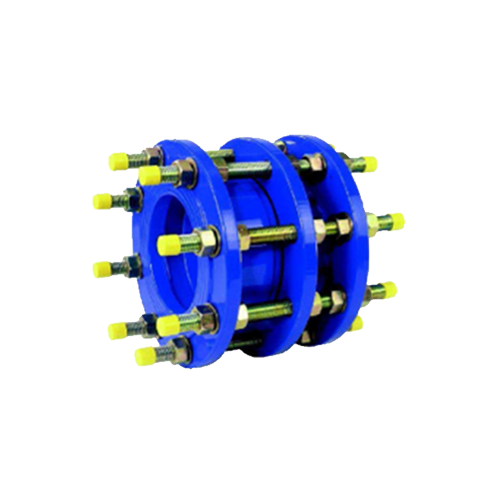

      GIUNTO DI SMONTAGGIO A TRE FLANGE A CORSA LUNGA IN GHISA SFEROIDALE

      • DN 50 - 1000
      • PN 10 - 16



      Il giunto di smontaggio a tre flange auto-vincolato a corsa lunga consente l'installazione o la rimozione di un'attrezzatura idraulica tra due flange fisse di una tubazione.

      Il sistema di scorrimento può raggiungere uno spostamento assiale di vari mm per facilitare la rimozione dell'apparecchiatura, in funzione del DN e del PN.

      Per questo tipo di giunto smontabile autobloccante, la connessione della valvola alla tubazione avviene tramite i tiranti e la flangia, conforme alla EN 1092.

      Il prodotto è progettato e realizzato in qualità alimentare per acqua potabile.

      Ha un ELEMENTO MASCHIO mobile, una PARTE FEMMINA fissa e la flangia intermedia che garantisce un ottimo serraggio e la perfetta tenuta, grazie al contatto con il giunto di tenuta interno in elastomero.

      Applicazioni: Acquedotto Irrigazione

      Caratteristiche:

      - Escursione assiale massima: 50 mm

      - Test idraulico secondo EN 12266

      - Flange secondo EN 1092-2

      - Rivestimento epossidico in conformità alla EN 14901

      - Certificazione da ente terzo accreditato per la conformità per le parti applicabili al D.M. 174 per il contatto con acqua potabile

      Materiali:

      - Corpi fisso e scorrevole: ghisa sferoidale GJS 400-15

      - flangia intermedia: ghisa sferoidale GJS 400-15

      - Guarnizione: EPDM

      - tiranti: acciaio zincato

      Protezione dalla corrosione:

      - Rivestimento epossidico di spessore minimo 250 micron
