      IDROVALVOLA DI CONTROLLO LIVELLO COSTANTE PIEZOMETRICA E2127-37

      • DN 50-700
      • PN 10-16-25

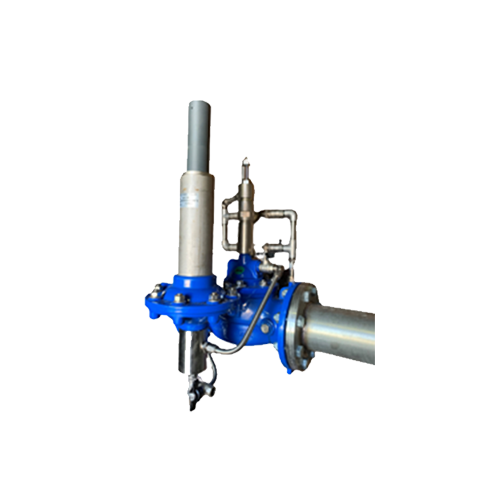

      L’idrovalvola a membrana E2127-37 sch. 019 viene impiegata per mantenere un livello costane nei serbatoi pensili con una escursione massima di 0,1-1,2 m.c.a. E’ controllata da un pilota piezometrico a 2 vie azionato da una membrana, contrastato da una molla tarabile che divide la valvola pilota in due camere indipendenti. Il pilota piezometrico è montato sulla valvola principale posizionata alla base del serbatoio ed è collegato allo stesso tramite di tubetto di rilevazione del livello. Su richiesta, tale idrovalvola può svolgere anche funzioni complementari quali ad esempio sostegno della pressione di monte, controllo elettrico remoto e può consentire il flusso in senso inverso.

      Applicazioni: Acquedotto Idroelettrico Irrigazione Industria

      Caratteristiche:

      - DN 80 PN 10 con flange a 4 fori

      - Progetto e prestazioni in conformità alle EN1074-1 e 5

      - Scartamento tra flange serie 14 secondo ISO 5752-1

      - Connessioni per flange in conformità alla EN 1092-2 e alla ISO 7005-2

      - Marcatura secondo EN 19

      - Test idraulico secondo EN 12266  ed in conformità alle prescrizioni delle EN 1074-1 e 5

      - Certificazione da ente terzo accreditato per la conformità per le parti applicabili al D.M. 174 per il contatto con acqua potabile

      - Certificazione di conformità alle direttive KTW, WRC e ACS

      - Regolazione standard del pilota da 1 a 6 m, o su richiesta altro tipo di regolazioni

      Materiali:

      - Corpo e cappello: GS 400-15

      - Guarnizione: EPDM

      - Albero, dadi e rondelle: acciaio INOX A2

      - Membrana: NBR

      - Stelo indicatore: acciaio INOX A2

      - Tubi circuito: acciaio INOX A2

      - Valvole a fera: ottone nichelato

      Protezione dalla corrosione:

      - Rivestimento epossidico di spessore minimo 250 micron in conformità alla EN 14901

      - Su richiesta è possibile prevedere il rivestimento epossidico rinforzato di spessore minimo 300 micron in conformità alla EN 14901

      Documentazione tecnica
      Scheda prodotto
      Schema
