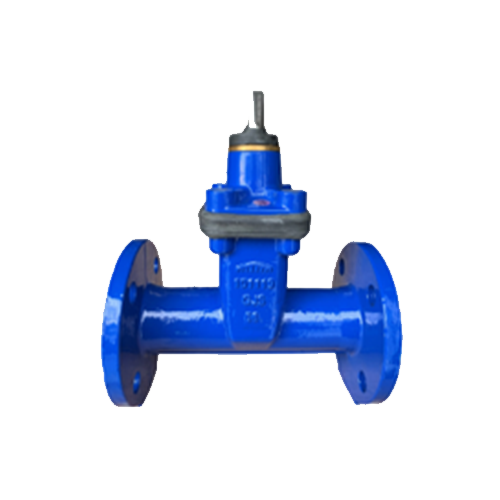

      SARACINESCA CORPO OVALE GATEWAY

      • DN 40 - 300
      • PN 10 -16



      Saracinesca per il sezionamento idraulico con cuneo completamente rivestito in elastomero EPDM, destinata ad essere utilizzata in posizione tutta chiusa o tutta aperta.

      Può essere installata nelle reti di adduzione e distribuzione dell’acqua, nelle reti d’irrigazione, nella protezione antincendio e all’interno dei siti industriali.

      Permette in ogni istante di interrompere il flusso dell’acqua all’interno di una condotta e di facilitare le operazioni di intervento e manutenzione delle reti.

      Può essere installata in posizione orizzontale, verticale o anche inclinata. La connessione corpo-cappello è realizzata tramite bulloni protetti con ceratura.

      Applicazioni: Acquedotto Idroelettrico Irrigazione Industria

      Caratteristiche:

      - Progetto e prestazioni in conformità alle EN1074-1 e 2 con certificato di prodotto rilasciato da ente terzo accreditato

      - Scartamento tra flange serie 15 secondo EN 558

      - Connessioni per flange in conformità alla EN 1092

      - Rivestimento cuneo in EPDM conforme alla EN 681-1 – WA per acqua potabile.

      - Marcatura secondo EN 19

      - Test idraulico secondo EN 12266  ed in conformità alle prescrizioni delle EN 1074-1 e 2

      - Certificazione da ente terzo accreditato per la conformità dell’elastomero al D.M. 174 per il contatto con acqua potabile

      - Certificazione da ente terzo accreditato per la conformità del rivestimento alla EN 14901

      Materiali:

      - Corpo: ghisa sferoidale EN-GJS-500-7 secondo EN 1563

      - Cuneo: ghisa sferoidale EN-GJS-500-7 secondo EN 1563

      - Albero: acciaio inox AISI 420 in unico pezzo forgiato e rollato a freddo

      - Elastomero O-ring e rivestimento cuneo: EPDM secondo EN 681-1

      - Boccola della vite e dado di manovra: Ottone CuZn40Pb2

      - Viti: acciaio inox AISI 304

      Sistemi di comando:

      -Volantino di manovra

      - Cappellotto

      - Asta di manovra con tubo protettore a misura

      - Complessivo di manovra fisso o telescopico

      Protezione dalla corrosione:

      - Rivestimento epossidico di spessore minimo 250 micron in conformità alla EN 14901

      - Su richiesta è possibile prevedere il rivestimento epossidico rinforzato di spessore minimo 300 micron in conformità alla EN 14901
