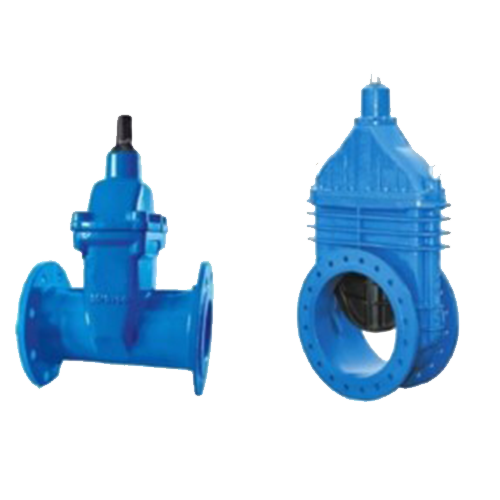

      SARACINESCA CORPO PIATTO E CORPO OVALE GW G per acque reflue

      • DN 40 - 600
      • PN 10 - 16
      • PN 25 per DN 50 -500



      Saracinesca per il sezionamento idraulico con cuneo completamente rivestito in elastomero NBR, destinata ad essere utilizzata in posizione tutta chiusa o tutta aperta.

      Può essere installata nelle reti operanti all’interno degli impianti di depurazione, nei siti industriali, nella distribuzione dell’acqua grezza, dell’acqua usata sgrigliata, sugli scarichi dei collettori fognari e a presidio degli sfiati per fognatura.

      Può essere installata in posizione orizzontale, verticale o anche inclinata. La connessione corpo-cappello è realizzata tramite bulloni protetti con ceratura.

      Applicazioni: Fognatura

      Caratteristiche:

      - Progetto e prestazioni in conformità alle EN1074-1 e 2 con certificato di prodotto rilasciato da ente terzo accreditato

      - Scartamento tra flange serie 14 (Corpo Piatto) e serie 15 (Corpo Ovale) secondo EN 558

      - Connessioni per flange in conformità alla EN 1092

      - Rivestimento cuneo in NBR conforme alla EN 681-1

      - Marcatura secondo EN 19

      - Test idraulico secondo EN 12266  ed in conformità alle prescrizioni delle EN 1074-1 e 2

      - Certificazione GSK per il rivestimento epossidico

      Materiali:

      - Corpo: ghisa sferoidale EN-GJS-400-15 o 500-7 secondo EN 1563

      - Cuneo: ghisa sferoidale EN-GJS-400-15 o 500-7 secondo EN 1563

      - Albero: acciaio inox AISI 420 in unico pezzo forgiato e rollato a freddo

      - Elastomero O-ring e rivestimento cuneo: NBR secondo EN 681-1

      - Boccola della vite e dado di manovra: Ottone

      - Viti: acciaio zincato o in inox AISI 304 su richiesta

      Sistemi di comando:

      - Volantino di manovra

      - Cappellotto

      - Asta di manovra con tubo protettore a misura

      - Complessivo di manovra fisso o telescopico

      - Attuatore elettrico

      Protezione dalla corrosione:

      - Rivestimento epossidico di spessore minimo 250 micron in conformità al protocollo GSK
