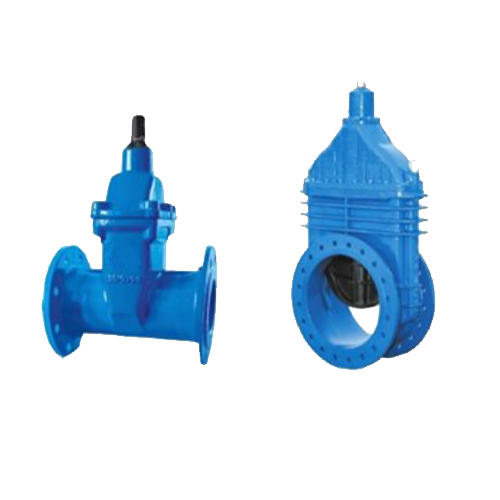

      SARACINESCA A CORPO PIATTO E CORPO OVALE GWG

      • DN 40 - 600
      • PN 10 - 16
      • PN 25 per DN 50 - 500



      Saracinesca per il sezionamento idraulico con cuneo completamente rivestito in elastomero EPDM, destinata ad essere utilizzata in posizione tutta chiusa o tutta aperta.

      Può essere installata nelle reti di adduzione e distribuzione dell’acqua, nelle reti d’irrigazione, nella protezione antincendio e all’interno dei siti industriali.

      Permette in ogni istante di interrompere il flusso dell’acqua all’interno di una condotta e di facilitare le operazioni di intervento e manutenzione delle reti.

      Può essere installata in posizione orizzontale, verticale o anche inclinata. La connessione corpo-cappello è realizzata tramite bulloni protetti con ceratura.



      Applicazioni: Acquedotto Idroelettrico Irrigazione Industria

      Caratteristiche:

      - Progetto e prestazioni in conformità alle EN1074-1 e 2 con certificato di prodotto rilasciato da ente terzo accreditato

      - Scartamento tra flange serie 14 (Corpo Piatto) e serie 15 (Corpo Ovale) secondo EN 558

      - Connessioni per flange in conformità alla EN 1092

      - Rivestimento cuneo in EPDM conforme alla EN 681-1 – WA per acqua potabile.

      - Marcatura secondo EN 19

      - Test idraulico secondo EN 12266  ed in conformità alle prescrizioni delle EN 1074-1 e 2

      - Certificazione da ente terzo accreditato per la conformità dell’elastomero al D.M. 174 per il contatto con acqua potabile

      - Certificazione GSK per il rivestimento epossidico

      Materiali:

      - Corpo: ghisa sferoidale EN-GJS-400-15 o 500-7 secondo EN 1563

      - Cuneo: ghisa sferoidale EN-GJS-400-15 o 500-7 secondo EN 1563

      - Albero: acciaio inox AISI 420 in unico pezzo forgiato e rollato a freddo

      - Elastomero O-ring e rivestimento cuneo: EPDM secondo EN 681-1

      - Boccola della vite e dado di manovra: Ottone

      - Viti: acciaio zincato o in inox AISI 304 su richiesta

      Sistemi di comando:

      - Volantino di manovra

      - Cappellotto

      - Asta di manovra con tubo protettore a misura

      - Complessivo di manovra fisso o telescopico

      - Attuatore elettrico

      Protezione dalla corrosione:

      - Rivestimento epossidico di spessore minimo 250 micron in conformità al protocollo GSK
