Stai cercando:

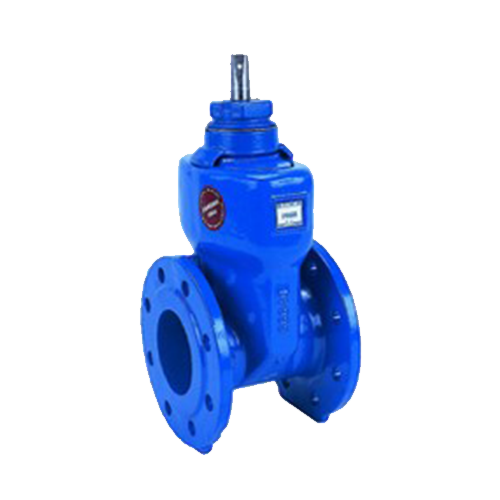

      SARACINESCA CORPO PIATTO EURO 23

      • DN 40 - 400
      • PN 10 - 16 - 25



      Saracinesca EURO 23, con più di 4,5 milioni di pezzi installati in 110 paesi, grazie alla loro resistenza ed affidabilità largamente riconosciuta. È un’apparecchiatura di sezionamento che, nella versione per fognatura, presenta con cuneo completamente rivestito in elastomero NBR, destinata ad essere utilizzata in posizione tutta chiusa o tutta aperta.

      Può essere installata negli acquedotti, negli impianti di irrigazione, nelle reti operanti all’interno degli impianti di depurazione, nei siti industriali, nella distribuzione dell’acqua grezza, dell’acqua usata sgrigliata, sugli scarichi dei collettori fognari e a presidio degli sfiati per fognatura.

      Può essere installata in posizione orizzontale, verticale o anche inclinata. La peculiarità della EURO 23 è la connessione corpo-cappello ad autoclave senza bulloni, la migliore soluzione per la protezione dalla corrosione in caso di interramento della valvola o di immersione permanente.

      Permette la manutenzione della tenuta secondaria sull’albero di manovra con valvola in pressione.

      Le Guide laterali sul cuneo rivestite in poliammide riducono gli attriti e garantiscono una bassa coppia di manovra.

      Su richiesta, la Saracinesca Corpo Piatto EURO 23 può essere rinforzata o motorizzata.

      Applicazioni: Acquedotto Fognatura Idroelettrico Irrigazione Industria

      Caratteristiche:

      - Progetto e prestazioni in conformità alle EN1074-1 e 2

      - Scartamento tra flange serie 14 secondo EN 558

      - Connessioni per flange in conformità alla EN 1092

      - Rivestimento cuneo in NBR conforme alla EN 681-1.

      - Marcatura secondo EN 19

      - Test idraulico secondo EN 12266  ed in conformità alle prescrizioni delle EN 1074-1 e 2

      - Attacco gruppo comando in conformità alle EN ISO 5210 per le valvola predisposte alla motorizzazione

      - Asole di sollevamento per DN ≥ 200

      - Certificazione da ente terzo accreditato per la conformità dell’elastomero al D.M. 174 per il contatto con acqua potabile

      - Certificazione da ente terzo accreditato per la conformità del rivestimento alla EN 14901

      Materiali:

      - Corpo: ghisa sferoidale EN-GJS-400-15 o 500-7 secondo EN 1563

      - Cuneo: ghisa sferoidale EN-GJS-400-15 secondo EN 1563

      - Albero: acciaio inox AISI 420 in unico pezzo forgiato e rollato a freddo

      - Elastomero rivestimento cuneo: NBR secondo EN 681-1

      - O-ring tenuta: NBR

      - Boccola della vite e dado di manovra: Bronzo-alluminio

      Sistemi di comando:

      La valvola è fornita ad asse nudo. Disponibili:

      - Volantino di manovra

      - Cappellotto

      - Asta di manovra con tubo protettore a misura

      - Complessivo di manovra fisso o telescopico

      - Attuatore elettrico multi-giro

      Protezione dalla corrosione:

      - Rivestimento epossidico di spessore minimo 250 micron in conformità alla EN 14901

      - Rivestimento EVA di 250 micron di spessore per dado e collarino superiore

      - Su richiesta è possibile prevedere il rivestimento epossidico rinforzato di spessore minimo 300 micron in conformità alla EN 14901

      Documentazione tecnica
      Scheda prodotto - Saracinesca EURO 23 Standard
      Scheda prodotto - Saracinesca EURO 23 Standard per Acque Reflue
      Scheda prodotto - Saracinesca EURO 23 Rinforzata
