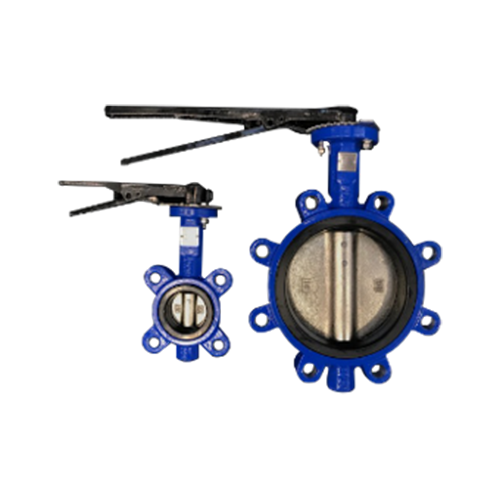

      VALVOLA A FARFALLA LUG G

      • DN 50 - 300
      • PN 10 - 16



      Le valvole a farfalla concentriche senza flange tipo LUG sono state progettate per tutti quei casi in cui esistono problematiche importanti di dimensioni ed ingombri di installazione.

      La valvola a farfalla LUG è collegata ai pezzi flangiati della rete mediante viti situate su ciascun lato della valvola e che sono avvitate nel corpo della stessa attraverso i fori femmina filettati. Questo design consente la rimozione di un lato dell'installazione mentre l'altro lato rimane in pressione. È una soluzione che può offrire un’ampia risposta alle necessità inerenti il mercato dell’acqua potabile, ma anche quello di altri fluidi, come le acque reflue, l’acqua di mare, ecc. Questa valvola fornisce una soluzione efficace ed affidabile in condizioni di lavoro tipiche quali le stazioni di pompaggio, il trattamento per la depurazione dell’acqua, gli impianti di desalinizzazione, l’irrigazione, applicazioni navali, ecc.

      Applicazioni: Acquedotto Idroelettrico Irrigazione Industria

      Caratteristiche:

      - Progetto e prestazioni in conformità alle EN1074-1 e 2

      - Scartamento tra flange serie 20 secondo EN 558

      - Connessioni per flange in conformità alla EN 1092

      - Manicotto di tenuta in EPDM per acqua potabile

      - Marcatura secondo EN 5209

      - Test idraulico secondo EN 12266  ed in conformità alle prescrizioni delle EN 1074-1 e 2

      - Attacco gruppo comando in conformità alle EN ISO 5210-5211

      - Certificazione da ente terzo accreditato per la conformità dell’elastomero al D.M. 174 per il contatto con acqua potabile

      Materiali:

      - Corpo: in ghisa sferoidale EN-GJS-400-15 secondo EN 1563 oppure in ghisa grigia EN-GJL-250

      - Disco: in ghisa sferoidale EN-GJS-400-15 secondo EN 1563 oppure in acciaio inox CF8M

      - Albero: in acciaio inox AISI 410

      - Elastomero manicotto: EPDM

      - Boccola: in bronzo rivestito in PTFE

      Sistemi di comando:

      - Leva con ghiera graduata lucchettabile

      - Riduttore di coppia in ghisa con volantino ed indicatore di posizione

      - Attuatore elettrico a 1/4 di giro con alimentazione 380V AC, 230V AC, 110V AC o 24V DC/AC

      - Attuatore pneumatico singolo effetto

      - Attuatore pneumatico a doppio effetto

      - Connessione per elettrovalvola o sensore di tipo NAMUR

      - Comando manuale di emergenza

      Protezione dalla corrosione:

      - Rivestimento epossidico di spessore minimo 250 micron in conformità alla EN 14901 per corpo e disco in ghisa sferoidale

      - Nichelatura per il disco in ghisa sferoidale se in combinazione con il corpo in ghisa grigia
