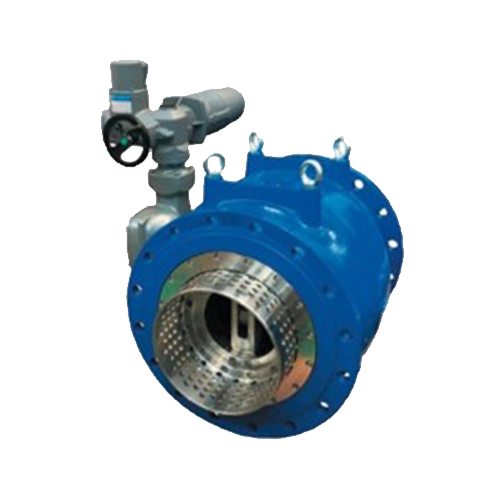

VALVOLA A FUSO NGL

DN 100-1400
PN 10-16-25

La valvola di regolazione a fuso modula la portata d’acqua mediante lo scorrimento assiale di un otturatore azionato da un meccanismo tipo biella-manovella. La portata d’acqua viene incanalata in un passaggio avente sezione a forma di corona circolare progressivamente decrescente e successivamente crescente dalla sezione di ingresso fino alla sede di tenuta.

Il profilo interno della valvola è studiato per ottimizzare il comportamento idrodinamico dell’acqua in modo da ottenere basse perdite di carico a valvola completamente aperta e ridurre al minimo la possibilità di cavitazione in caso di grandi differenze di pressione tra ingresso e uscita della valvola. A tal proposito, la valvola può essere dotata di un apposito cestello forato in acciaio inox atto a dissipare anche elevati carichi, senza danni dovuti al fenomeno di cavitazione.

La valvola a fuso NGL può essere motorizzata.

Applicazioni: Acquedotto Idroelettrico Irrigazione Industria

Caratteristiche:

- Progetto e prestazioni in conformità alle EN1074-1 e 5

- Flangia in conformità alla EN 1092-2

- Tenute in EPDM per acqua potabile

- Marcatura secondo EN 19

- Test idraulico secondo EN 12266 ed in conformità alle prescrizioni delle EN 1074-1 e 5

- Certificazione da ente terzo accreditato per la conformità dell’elastomero al D.M. 174 per il contatto con acqua potabile

Materiali:

- Corpo in ghisa sferoidale EN-GJS-500-7 secondo EN 1563

- Coperchio: AISI 304

- Albero di manovra: AISI 420

- Boccola: bronzo

- Glifo, forcella, sede di tenuta e otturatore: AISI 304

- Guide otturatore in bronzo con fasce in PTFE

- Cappellotto: ghisa sferoidale GJS 400/15 rivestito in poliuretano (volantino in acciaio stampato rivestito)

- Viteria: AISI 304

- Cestello anticavitazione (se previsto): AISI 304

- Guarnizione di tenuta: EPDM

- O-ring alberi: EPDM

- A richiesta, altri materiali per versioni rinforzate della valvola

Sistemi di comando:

- Attuatore AUMA S4 - 25% 400V - 3 - 50 Hz

- IP 68, protezione KS

- Finecorsa tandem

- Indicatore meccanico di posizione

- Trasmettitore di posizione 4-20mA

Protezione dalla corrosione:

- Rivestimento epossidico di spessore minimo 250 micron in conformità alla EN 14901 con certificato rilasciato da ente terzo accreditato secondo EN 17065

- A richiesta, il rivestimento può essere rinforzato con spessore minimo 300 micron

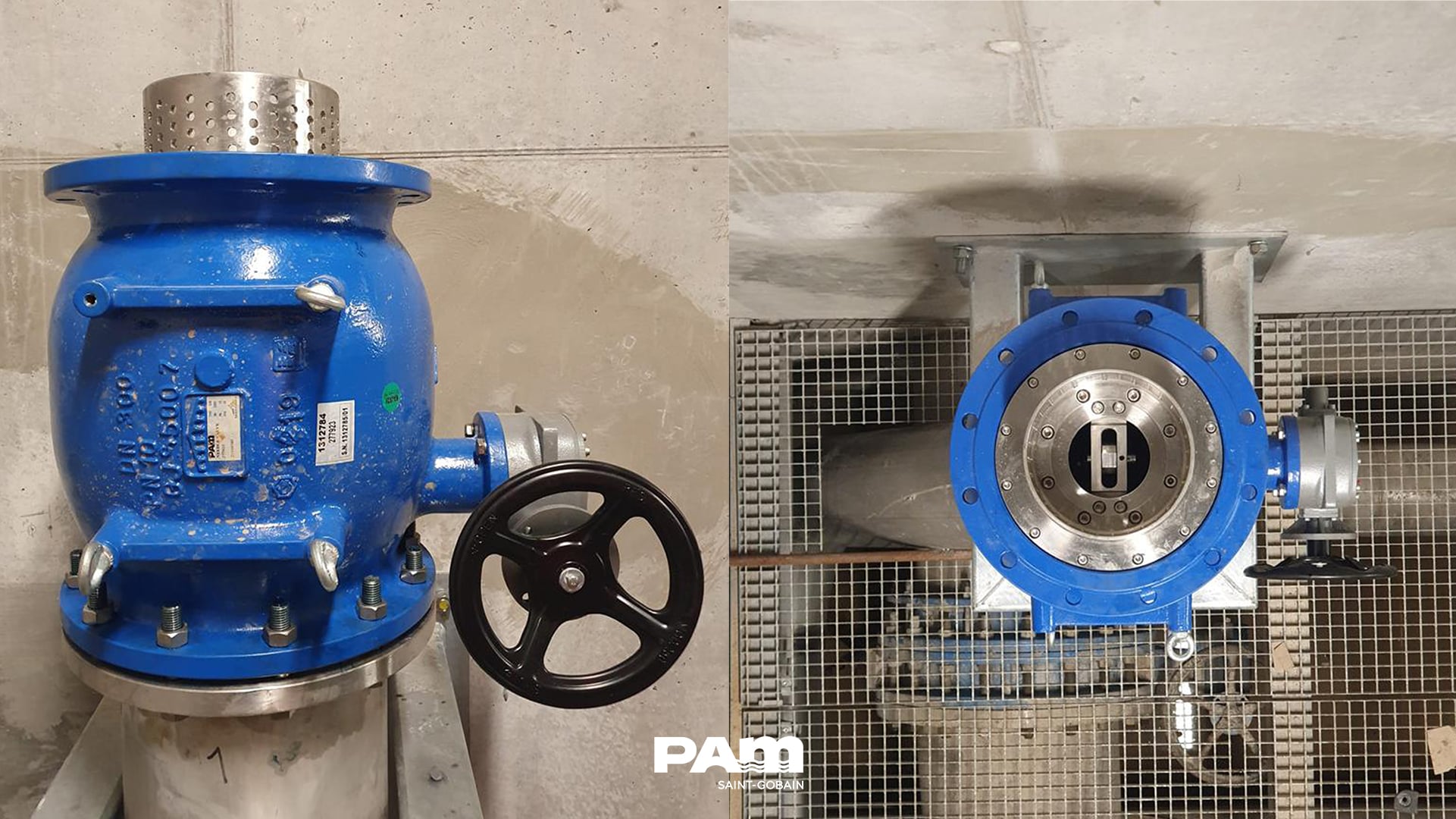

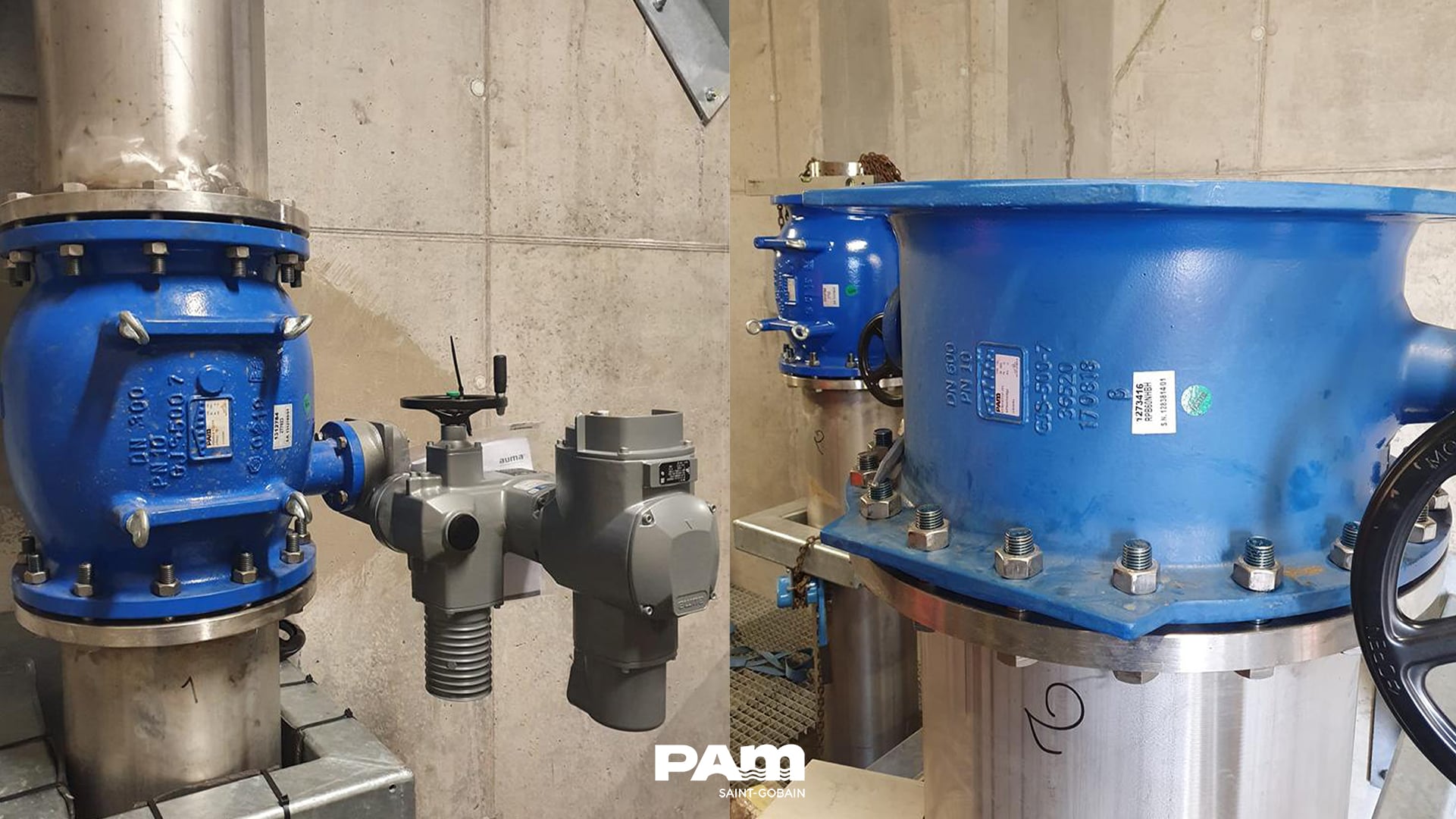

Centrale di Potabilizzazione di Lonigo (VI)

Tipo di Valvole fornite e DN:
- Valvola a farfalla Eurostop LC DN300 PN10 manuali
- Valvola a farfalla Eurostop LC DN400 PN10 manuale
- Valvola a farfalla Eurostop LC DN300 PN10 motorizzata AUMA
- Valvola a fuso NGL DN300 PN10 motorizzata AUMA
Località: Lonigo (VI)
Impresa: Brenta Lavori srl
Committente: Acque Veronesi scarl
