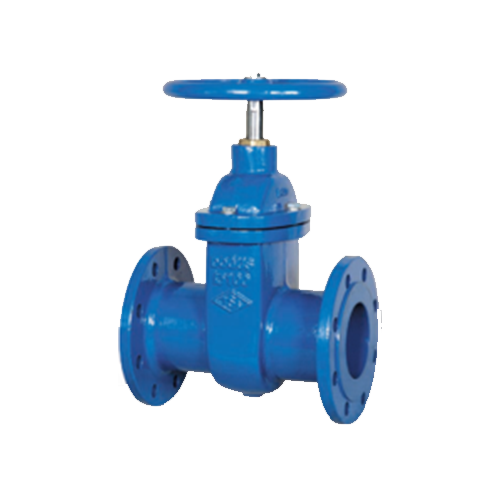

      SARACINESCA CORPO OVALE PN40

      • DN 40 - 300
      • PN 10 - 16
      • PN 25 per DN 50 - 500



      Saracinesca per il sezionamento idraulico con cuneo metallico, destinata ad essere utilizzata in posizione tutta chiusa o tutta aperta.

      Può essere installata nelle reti di adduzione e distribuzione dell’acqua, nelle reti d’irrigazione, nella protezione antincendio e all’interno dei siti industriali.

      Permette in ogni istante di interrompere il flusso dell’acqua all’interno di una condotta e di facilitare le operazioni di intervento e manutenzione delle reti.

      Può essere installata in posizione orizzontale, verticale o anche inclinata. La connessione corpo-cappello è realizzata tramite bulloni.

      Applicazioni: Acquedotto Idroelettrico Irrigazione Industria

      Caratteristiche:

      - Progetto e prestazioni in conformità alle EN1074-1 e 2

      - Scartamento tra flange serie 15 (Corpo Ovale) secondo EN 558

      - Connessioni per flange in conformità alla EN 1092

      - Cuneo metallico

      - Test idraulico secondo EN 12266  ed in conformità alle prescrizioni delle EN 1074-1 e 2

      - Certificazione da ente terzo accreditato per la conformità delle tenute in elastomero EPDM al D.M. 174 per il contatto con acqua potabile

      Materiali:

      - Corpo: ghisa sferoidale EN-GJS-400-15 secondo EN 1563

      - Cuneo: ghisa sferoidale EN-GJS-400-15 secondo EN 1563

      - Albero: acciaio inox AISI 420 in unico pezzo forgiato e rollato a freddo

      - Elastomero O-ring: EPDM secondo EN 681-1

      - Boccola della vite e dado di manovra: Bronzo

      - Bulloni: acciaio zincato, acciaio inox a richiesta

      Sistemi di comando:

      - Volantino di manovra

      - Cappellotto

      - Asta di manovra con tubo protettore a misura

      - Complessivo di manovra fisso o telescopico

      - Attuatore elettrico

      Protezione dalla corrosione:

      - Rivestimento epossidico di spessore minimo 250 micron
